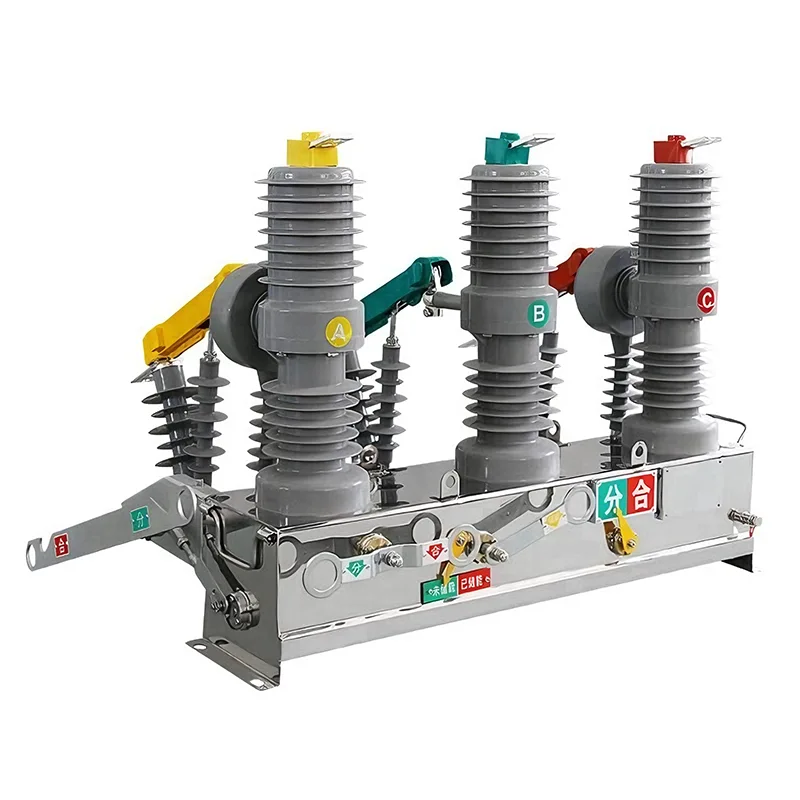

Вакуумный выключатель 11 кВ

В основе разработки Youbian лежит стандарт вакуумного выключателя 11 кВ, рассчитанный на напряжение 12 кВ, который всесторонне охватывает и оптимизирует требования к производительности электросети 11 кВ. В отличие от старых технологий, эти автоматические выключатели используют среду высокого вакуума для гашения дуги, тем самым стабилизируя электросеть и обеспечивая безопасность персонала.

Понимание основной вакуумной технологии

Под «вакуумом» в вакуумном выключателе на 11 кВ понимается среда внутри вакуумной камеры гашения дуги (обычно называемой вакуумным баллоном). Это ядро ​​системы. Благодаря превосходной диэлектрической прочности (изоляционной способности) по сравнению с воздухом или маслом, вакуум позволяет добиться меньших контактных зазоров и выдерживать высокие напряжения.

Когда наш вакуумный выключатель на 11 кВ работает, размыкание контактов происходит внутри герметичной вакуумной камеры. Из-за отсутствия молекул газа почти нечем поддерживать дугу, что обеспечивает быструю изоляцию неисправности.

Роль вакуумной дугогасительной камеры в тушении дуги.

Процесс гашения дуги в нашем оборудовании является точным и мгновенным. Вот наш дизайн для реализации принципа его работы:

1. Разделение контактов: при обнаружении неисправности контакты размыкаются.

2. Дуга на основе паров металла. Из-за паров металла в контактном материале на короткое время образуется дуга.

3. Быстрая диффузия. Из-за вакуума пары металла расширяются и диффундируют с чрезвычайно высокой скоростью.

4. Автоматический выключатель с пересечением нуля: когда ток впервые пересекает ноль, дуга гаснет из-за более быстрой скорости восстановления диэлектрической прочности, чем скорость, с которой напряжение повышается и повторно зажигает дугу.

Разница между вакуумными выключателями и традиционными масляными/газовыми выключателями

Мы выступаем за переход на вакуумную технологию, поскольку она устраняет ответственность за окружающую среду и техническое обслуживание, связанную со старомодными масляными или газовыми выключателями. Ниже приводится сравнение того, почему экологически безопасные автоматические выключатели являются лучшим выбором для современной инфраструктуры.

Вакуумный автоматический выключатель (VCB) Масляно-воздушный автоматический выключатель

Способность гашения дуги: масло среднего/высокого вакуума (герметизированное) или сжатый воздух.

Техническое обслуживание: Очень редко (пожизненное уплотнение) Частое (замена масла, чистка контактов)

Риск пожара: Нет (без масла и SF6) Высокий (масло легковоспламеняющееся)

Срок службы: Длительный (20-30 лет) Короткий (старение по мере использования)

Размер: Компактный модульный/громоздкий.

Воздействие на окружающую среду: защита окружающей среды/риск утечки масла или выбросов SF6

Благодаря использованию вакуумной технологии наш вакуумный выключатель на 11 кВ не только безопаснее, но и значительно снижает эксплуатационные расходы на протяжении всего жизненного цикла оборудования.

Номинальные параметры напряжения и тока

Несмотря на то, что эти устройства используются в сети электроснабжения 11 кВ, номинальное напряжение вакуумного выключателя 11 кВ составляет 12 кВ для обеспечения необходимого запаса прочности. Номинальный длительный ток определяет нагрузочную способность, которую может выдержать автоматический выключатель при нормальной работе. Мы предлагаем гибкие конфигурации для удовлетворения конкретных требований к нагрузке:

Номинальный ток 630 А: подходит для стандартных распределительных фидеров и небольших промышленных потребителей.

От 1250А до 1600А: Разработаны специально для главных входящих линий и тяжелого промышленного оборудования.

Персонализация: более высокие номинальные значения могут быть предоставлены в зависимости от конкретной конфигурации распределительного устройства.

Отключающая способность и соответствие требованиям к короткому замыканию

Безопасное отключение повреждений является наиболее важной функцией любого вакуумного выключателя. Наш вакуумный автоматический выключатель на 11 кВ имеет отключающую способность при коротком замыкании от 20 до 31,5 кА, что обеспечивает возможность мгновенного отключения больших токов повреждения без повреждения оборудования, расположенного ниже по цепи.

Мы строго придерживаемся мировых производственных стандартов. Каждое устройство оснащено вакуумным выключателем (VCB), соответствующим стандарту IEC 62271-100, что обеспечивает единообразие производительности среди дайверов.
