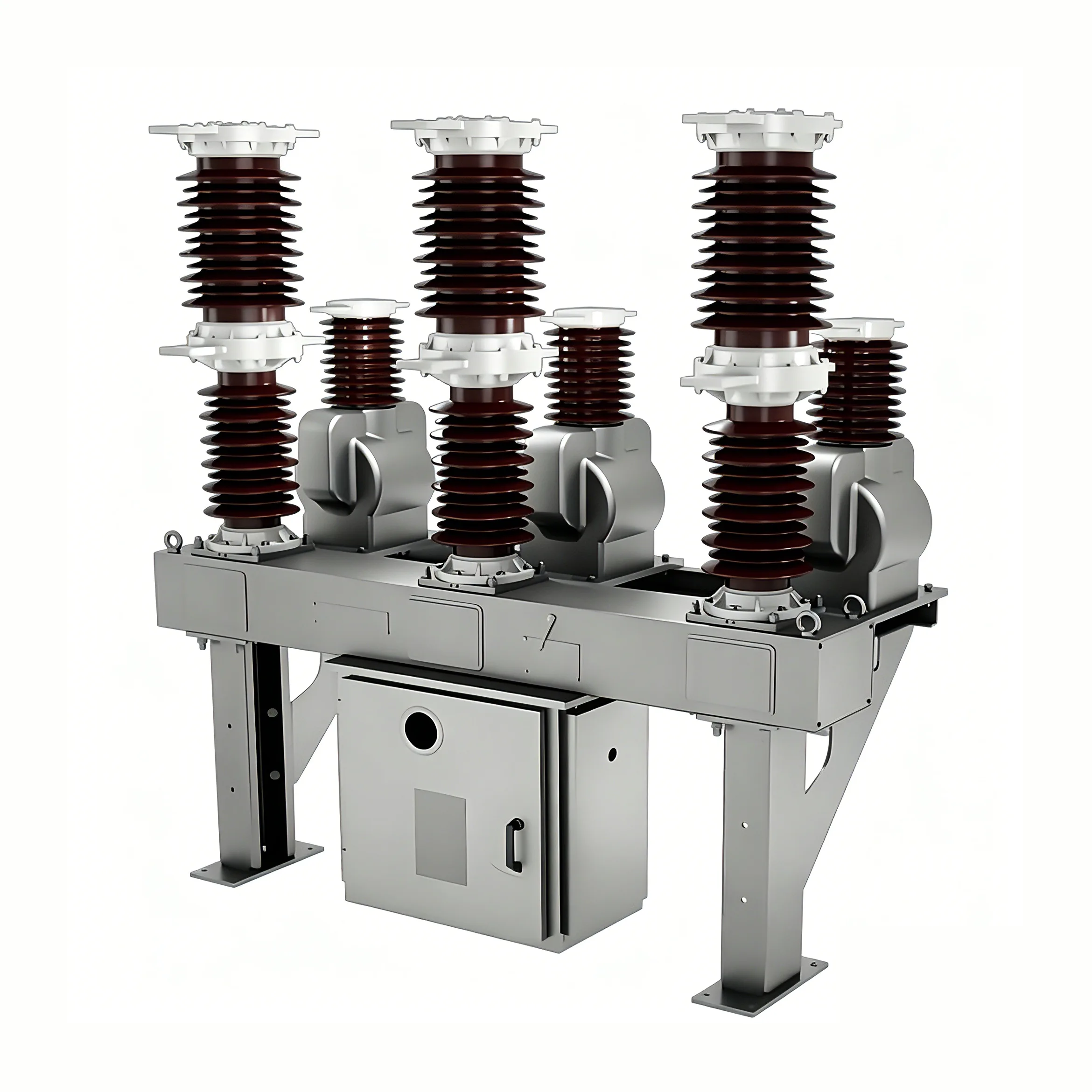

Реклоузер 40,5 кВ

Выключатель на 40,5 кВ (далее «выключатель») представляет собой новое поколение вакуумных выключателей для наружного применения, разработанное компанией Youbian путем внедрения передовых зарубежных технологий и сочетания их с особенностями энергетической промышленности Китая. В основном применяется для наружных распределительных систем напряжением 10-35кВ в городских и сельских электросетях. В сочетании с применением тока нагрузки, тока перегрузки и тока короткого замыкания его также можно использовать в других подобных ситуациях.

рабочая среда

Температура окружающей среды: от -40 ℃ до 85 ℃.

Дневная разница температур: 25 ℃.

Высота: ≤ 2000 м

Скорость ветра не более 35 м/с.

Нет вибрации нормальной интенсивности.

Отсутствие сильных агрессивных газов или сред (таких как кислоты, щелочи, шлам и т. д.)

Уровень загрязнения: IV

Температура зарядки: от -40 ℃ до 85 ℃

Функции

Устройство повторного включения на 40,5 кВ представляет собой продукт усовершенствованной конструкции, соответствующий стандартам ANSI/IEC, оснащенный магнитным приводом, устройством включения/выключения (тип RCWE ACR не имеет устройства ручного включения), 3 датчиками тока, до 3 датчиков напряжения и другими функциями, такими как кривая защиты (программируемая), логика координации (программируемая), программируемый протокол связи, программное обеспечение для ПК, инструмент управления приложением и т. д., и использует контроллер RWK352.

Реклоузер с выключателем на напряжение 40,5 кВ представляет собой реклоузер с твердой изоляцией, покрытый силиконовой резиной и не использующий газовое уплотнение SF6. Этот реклоузер имеет большую длину пути утечки и более высокий уровень изоляции, подходит для систем напряжением до 42 кВ, BIL200 кВ.

Реклоузер 40,5 кВ рассчитан на трехфазный переменный ток частотой 50/60 Гц с номинальным напряжением 40,5 кВ и подходит для наружных распределительных устройств высокого напряжения. В основном используется в городских и сельских электросетях, подстанциях и распределительных системах промышленных и горнодобывающих предприятий для отключения тока нагрузки, тока перегрузки и тока короткого замыкания. Благодаря особым характеристикам вакуумных выключателей они особенно подходят для применений, требующих частой эксплуатации и безмасляной модификации.

В этой модели автоматического выключателя используется трехфазная структура с разделенными полюсами, чтобы гарантировать, что однофазные замыкания не вызовут трехфазных коротких замыканий. Камера вакуумного гашения дуги расположена внутри изоляционных гильз каждой фазы, что исключает риск короткого замыкания, вызванного конденсатом. Внешняя изоляция выключателя на 40,5 кВ изготовлена ​​из импортного эпоксидного материала для наружного применения или силиконового каучука, который обладает превосходными гидрофобными и противообрастающими свойствами, что делает его пригодным для использования на открытом воздухе с высокими требованиями к устойчивости к атмосферным воздействиям и суровым условиям эксплуатации. Автоматический выключатель имеет компактную общую конструкцию, занимает небольшую площадь, легок и прост в установке. Внутренняя часть коробки заполнена трансформаторным маслом, но не содержит газообразного гексафторида серы, что соответствует требованиям безмасляной трансформации и защиты окружающей среды.

Стандарты продукции

Этот автоматический выключатель соответствует следующим стандартам: GB1984: Высоковольтные автоматические выключатели; GB/T11022: Общие технические требования к высоковольтному распределительному и контрольному оборудованию; JB3855: 3,6–40,5 кВ Высоковольтный вакуумный выключатель переменного тока для наружной установки DL/T403: 12–40. Технические характеристики для заказа высоковольтных вакуумных выключателей переменного тока напряжением 5 кВ IEC56: Высоковольтные автоматические выключатели переменного тока
