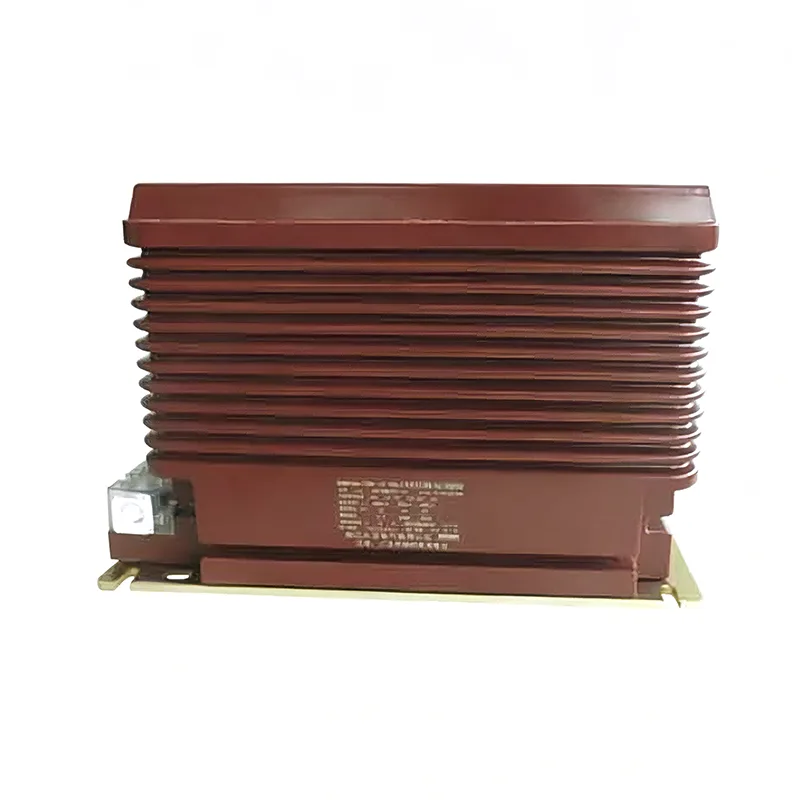

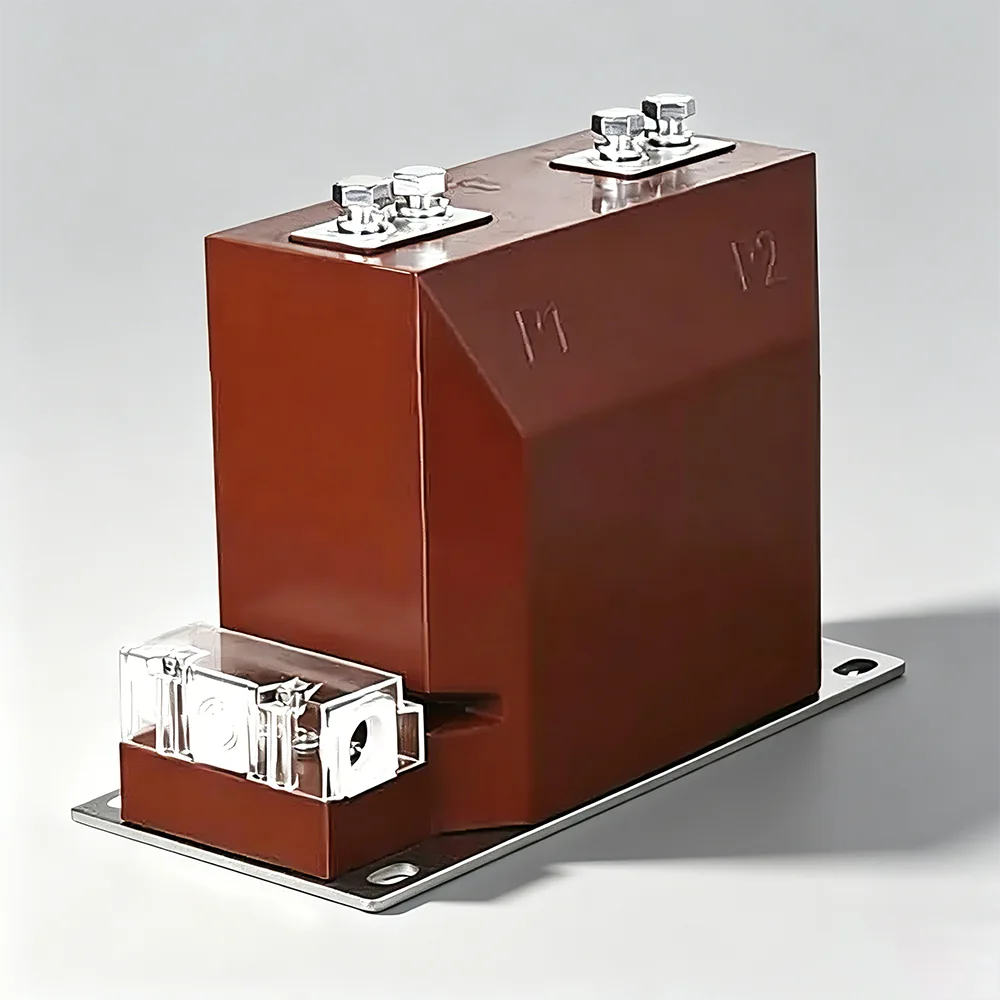

Трансформатор тока 22 кВ

Youbian — авторитетный китайский производитель и поставщик с многолетним профессиональным опытом производства трансформаторов тока 2 кВ. Мы надеемся установить деловые отношения с вами.

Основные преимущества

Трансформатор тока 2 кВ изготовлен из высококачественной эпоксидной смолы, отлитой в вакууме, без воздушных зазоров в общей формовке. Он имеет достаточную длину пути утечки и может выдерживать номинальное напряжение и кратковременное выдерживаемое напряжение промышленной частоты системы 22 кВ, эффективно предотвращая риски утечки и пробоя и обеспечивая безопасную работу оборудования.

Дополнительная измерительная обмотка уровня 0,2S/0,5 и защитная обмотка уровня 5P/10P отвечают двойным требованиям расчета электроэнергии и защиты от перегрузки по току и короткого замыкания в линии, с точностью ошибок в соответствии с международными стандартами GB/IEC.

Безмасляная и безвоздушная конструкция камеры исключает скрытую опасность утечки масла и газа. Корпус изготовлен из огнестойких и устойчивых к старению материалов, которые могут адаптироваться к широкому температурному диапазону от -30 ℃ до +70 ℃, влагонепроницаемы, пыленепроницаемы, взрывозащищены и имеют чрезвычайно низкие затраты на техническое обслуживание.

Интегрированная квадратная конструкция со стандартными установочными отверстиями, зарезервированными в основании, подходит для основных типов шкафов среднего напряжения 22 кВ, проста в установке, не требует дополнительного обслуживания, что значительно снижает затраты на строительство и эксплуатацию на месте.

Трансформатор тока 2 кВ имеет сердечник из высококачественного листового железа из кремниевой стали и высокопрочную конструкцию обмотки, которая может выдерживать воздействие тока короткого замыкания в системе, избегать повреждения трансформатора в случае неисправностей и повышать общую надежность энергосистемы.

Технические параметры (могут быть настроены в соответствии с потребностями клиента)

Описание параметров проекта

Номинальное напряжение 22кВ

Номинальный уровень изоляции 24 кВ/65 кВ/125 кВ

Номинальный первичный ток 50–3000 А (настраиваемый)

Номинальный вторичный ток 5А/1А

Точность измерения уровня 0,2/0,5/0,2S.

Точность уровня защиты 5P10/10P15 и т. д.

Номинальная частота 50 Гц/60 Гц

Изоляционная среда отливка из эпоксидной смолы

Способ установки: установка в шкафу.

Температура окружающей среды -30 ℃~+70 ℃

Сценарии применения

Закрытое распределительное устройство среднего напряжения 22 кВ, кольцевой главный блок и подстанция коробчатого типа

Измерение тока и релейная защита на электростанциях и подстанциях

Промышленная распределительная система, распределительное помещение торгового комплекса

Вспомогательное оборудование для насосных станций возобновляемой энергетики (фотоэлектрических/ветроэнергетических)

Гарантия качества и сервис

Трансформатор тока 2 кВ строго соответствует международным и национальным стандартам, таким как GB 1208 и IEC 61869, и поддерживает сторонние испытания и настройку параметров по индивидуальному заказу.

Мы можем предоставить индивидуальные решения в соответствии с размером шкафа клиента, соотношением токов, уровнем точности и методом установки, чтобы удовлетворить различные требования сцены.

Youbian предоставляет техническую информацию о продукте, рекомендации по установке и долгосрочное гарантийное обслуживание, чтобы быстро реагировать на технические запросы клиентов и решать проблемы послепродажного обслуживания.
