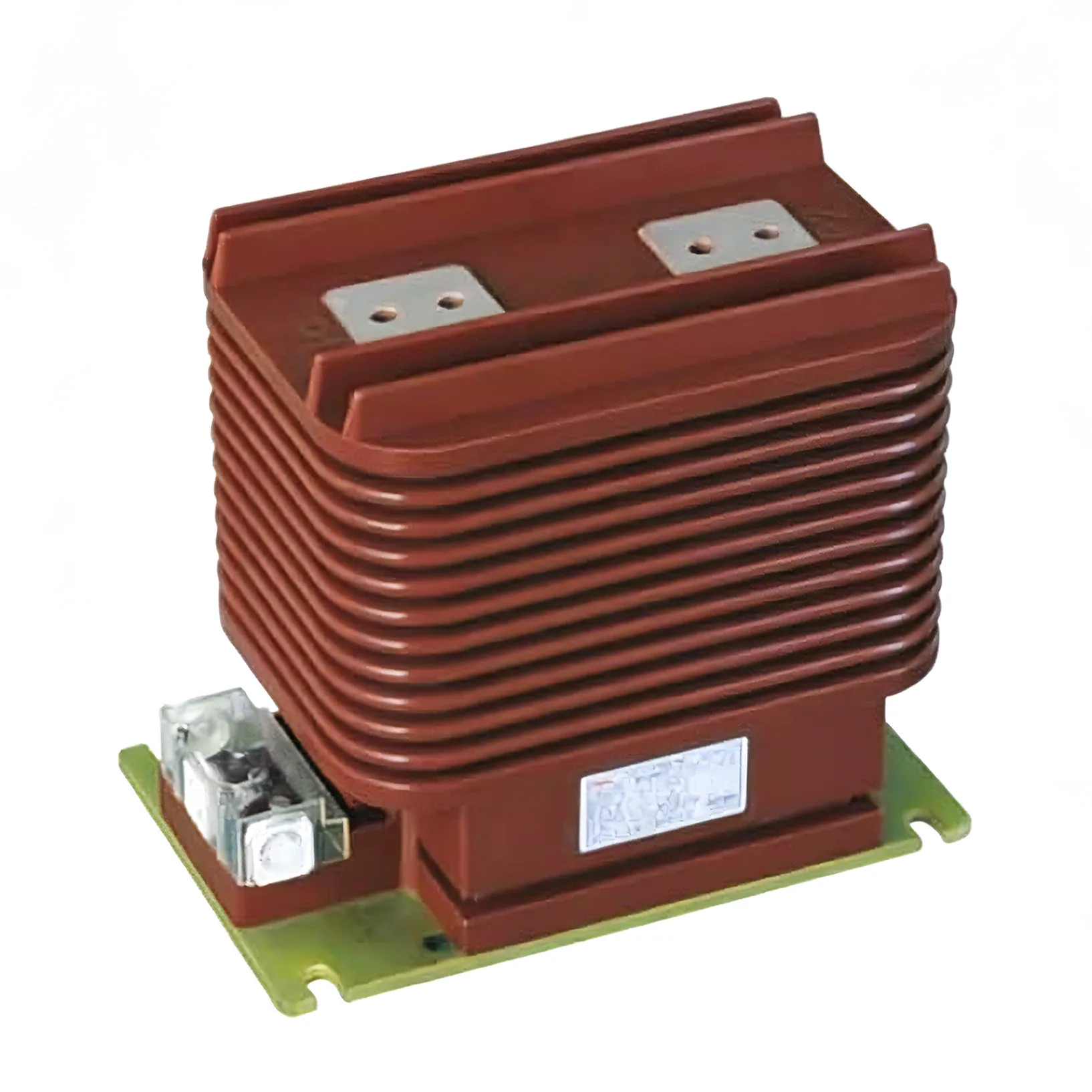

Трансформатор тока 24 кВ

Трансформатор тока 24 кВ производства Youbian является важным компонентом ЗРУ. Если вы используете ЗРУ, наш продукт определенно подойдет вам и играет решающую роль в современных электросистемах. Он не только измеряет ток, но и необходим для выполнения таких важных задач, как мониторинг энергопотребления и обеспечение бесперебойной работы реле защиты в однофазных и трехфазных системах переменного тока.

Функции

Помимо диэлектрических свойств, эпоксидная смола обладает еще и превосходной механической прочностью. Этот материал обладает высокой прочностью на разрыв, а это значит, что трансформатор тока 24 кВ выдерживает значительные механические нагрузки без деформации и разрушения. Это обеспечивает стабильную помощь в защите внутренних компонентов трансформатора тока от внешних сил и вибраций.

Отливки из эпоксидной смолы изготавливаются путем заливки эпоксидной смолы в формы, что обеспечивает очень надежную изоляцию трансформаторов тока. Процесс литья также обеспечивает равномерный и бесшовный изоляционный слой, эффективно предотвращая электрический пробой и утечку. Кроме того, изоляция блокирует такие факторы окружающей среды, как влага, пыль и химикаты, что еще больше повышает защиту внутренних компонентов. Такой метод изготовления обеспечивает качество и надежность отливок, что делает их одним из наиболее часто используемых изоляционных материалов в энергетике.

Медные провода обычно используются в обмотках трансформаторов тока 33 кВ. Эти материалы обладают высокой проводимостью и механической прочностью и могут эффективно передавать сигналы тока, выдерживая при этом эксплуатационные нагрузки.

Помимо своей функциональности, трансформаторы тока Youbian на 33 кВ также известны своим стремлением к качеству и инновациям. Он объединяет расширенные функции, проходит тщательное тестирование и соответствует отраслевым стандартам.

Подробности

Конструкция трансформаторов тока применяется для измерения и защиты высоковольтных распределительных устройств, установленных внутри помещений.

Значение вторичного тока составляет 5А или 1А, которые можно комбинировать. Уровень точности схемы измерения составляет 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точность схемы защиты — 5P, 10P и PS. Трансформатор соответствует требуемому уровню точности в диапазоне от 25% до 100% номинальной нагрузки.

Ограничьте рабочий ток до 120% от IN. По соглашению между изготовителем и потребителем могут быть предусмотрены иные значения, например 200% ИН.

ТТ выполнен в виде трансформатора с одной или несколькими первичными обмотками. Новейшая конструкция этих трансформаторов тока 24 кВ позволяет коммутировать не только на вторичной стороне, но и на первичной стороне. Главный выключатель можно легко установить, подключив к цепи две перемычки с помощью двух винтов M12.

Конструкция трансформатора тока 24 кВ предназначена для измерения и защиты высоковольтных распределительных устройств, установленных внутри помещений.

Значение вторичного тока составляет 5А или 1А, которые можно комбинировать. Уровень точности схемы измерения составляет 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точность схемы защиты — 5P, 10P и PS. Трансформатор соответствует требуемому уровню точности в диапазоне от 25% до 100% номинальной нагрузки.
