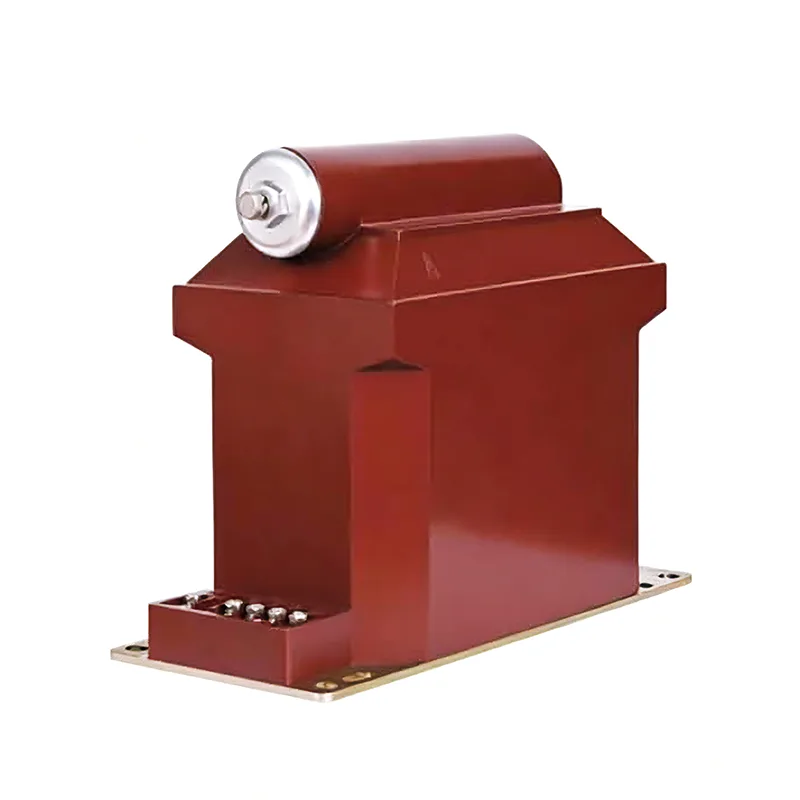

Трансформатор напряжения 33 кВ

В надежном трансформаторе напряжения Youbian на 33 кВ используются специальные методы намотки и экранирования первичной и вторичной катушек для улучшения распределения нагрузки по напряжению. Каждая катушка тщательно изолирована полиэфирной пленкой, чтобы обеспечить высокий диэлектрик между слоями. Соберите готовую намоточную конструкцию и железный сердечник с двойным кольцом на опорную раму.

Меры предосторожности

1. Перед вводом в эксплуатацию трансформатор напряжения 1,33 кВ должен пройти испытания и проверку по указанным в регламенте пунктам. Например, измерение полярности, группы соединений, расшатывания изоляции, последовательности ядерных фаз и т. д.

2. Монтаж трансформатора напряжения должен обеспечивать его правильность. Первичную обмотку следует включать параллельно испытуемой цепи, а вторичную обмотку - параллельно катушке напряжения подключаемого измерительного прибора, устройства релейной защиты или автомата. При этом следует обратить внимание на правильность полярности.

3. Мощность нагрузки, подключенной к вторичной стороне трансформатора напряжения 33 кВ, должна быть соответствующей, а нагрузка, подключенная к вторичной стороне трансформатора напряжения, не должна превышать ее номинальную мощность, в противном случае это увеличит погрешность трансформатора и затруднит достижение точности измерений.

4. Короткие замыкания на вторичной стороне трансформатора напряжения 4,33 кВ не допускаются. Из-за небольшого сопротивления внутри трансформатора напряжения при коротком замыкании вторичной цепи возникнет большой ток, который повредит вторичное оборудование и даже поставит под угрозу личную безопасность. Трансформаторы напряжения могут быть оснащены предохранителями на вторичной стороне для защиты от повреждений, вызванных короткими замыканиями на вторичной стороне. Там, где это возможно, следует также устанавливать предохранители на первичной стороне, чтобы защитить высоковольтную энергосистему от угрозы безопасности первичной системы из-за неисправностей в высоковольтной обмотке трансформатора или подводящих проводах.

5. В целях обеспечения безопасности людей при контакте с измерительными приборами и реле вторичная обмотка трансформатора напряжения должна иметь точку заземления. Поскольку после заземления, когда изоляция между первичной и вторичной обмотками повреждена, это может предотвратить угрозу личной безопасности высокого напряжения в приборах и реле.

6. Вторичная обмотка трансформатора напряжения не должна быть закорочена.

Для изоляции и защиты компонент автоматически подвергается вакуумному литью под давлением в гидрофобную циклоалифатическую эпоксидную смолу (HCEP). Материал HCEP обладает превосходной траекторией дуги, устойчивостью к озону и ультрафиолету, сохраняя при этом физическую прочность. Гидрофобные свойства поверхности HCEP обеспечивают его высокую надежность во влажной, влажной или загрязненной среде.

Может использоваться для распределительных линий 35 кВ, угольных шахт, электростанций, железных дорог и заводов.

Трансформатор напряжения 33 кВ строго соответствует IEC60044-2; МЭК 61869-1, 3, ANSI/IEEE C57.13.

приложение

Железная дорога; Угольные шахты; Счетчик электроэнергии; электростанция; Счетчик электроэнергии; Электростанция; Распределительное устройство среднего напряжения; Нефтяные и газовые компании; Распределительная коробка; Система распределения электроэнергии; Шкаф с воздушной изоляцией; Шкаф кольцевой сети; Измерительный прибор; Бюро электроэнергии; Анализатор качества электроэнергии среднего напряжения; Промышленные и горнодобывающие предприятия;

особенность

Вес: 50 кг;

Срок службы: 30 лет;

Материал: Эпоксидная смола (HCEP);

Номинальное напряжение до 36 кВ;

Уровень точности: 0,2 0,5 6П 3П;

33кВ 35кВ 36кВ для внутреннего применения;

Конструкция однополюсного трансформатора напряжения;

Ограниченная тепловая мощность (ВА): 300 ВА/600 ВА;

Разумная структура, прочная структура;

Номинальный коэффициент напряжения: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Номинальный основной уровень изоляции (BIL) до 200 кВ;

Отличная устойчивость к короткому замыканию и нагреву;
