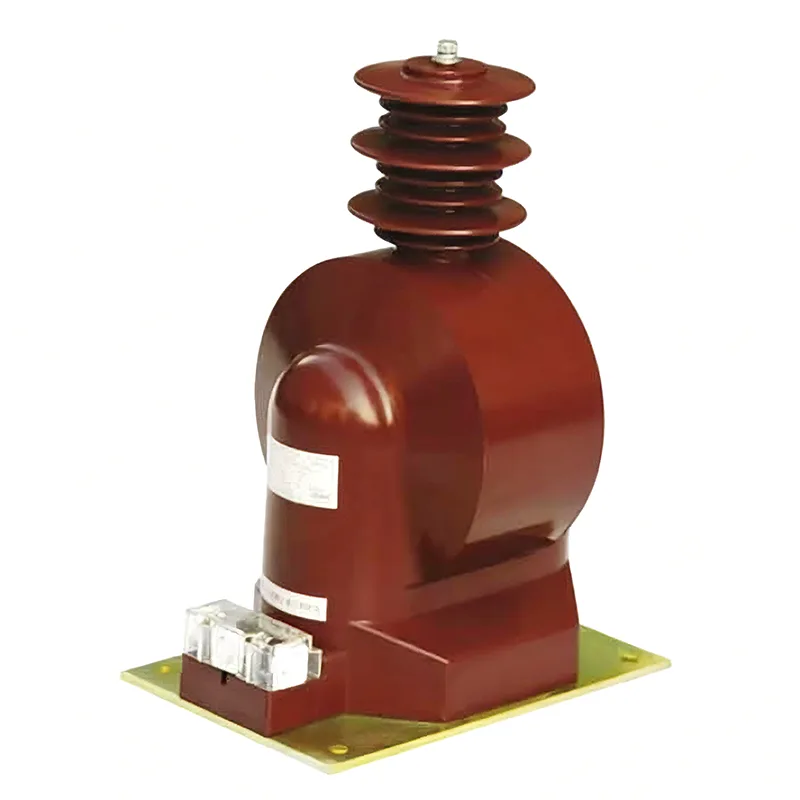

Трансформатор напряжения 35 кВ

Как производитель высококачественных трансформаторов напряжения 35 кВ, Youbian может приобрести трансформаторы напряжения на нашем заводе, если у вас возникли трудности с выбором или вы нерешительны. Мы являемся производителем с многолетним опытом, полным комплектом оборудования и командой, которая решит все проблемы за вас.

Каковы конструктивные особенности трансформаторов напряжения?

1) Масляный трансформатор напряжения

Масляные трансформаторы напряжения делятся на одноступенчатые и последовательные одноступенчатые. Одноступенчатый тип может использоваться для уровней напряжения 220 кВ и ниже, а последовательный тип — для всех уровней напряжения 66 кВ и выше. Первичная и вторичная обмотки однокаскадного типа намотаны на общий железный сердечник, с неградуированной изоляцией, а преобразование энергии осуществляется за счет магнитной связи. Каскадный тип состоит из нескольких первичных обмоток с одинаковым количеством витков, собранных на одном железном сердечнике с половинным количеством обмоток, расположенных сверху вниз и соединенных между высоким напряжением и землей.

2) Трансформатор напряжения с элегазовой изоляцией.

Трансформатор напряжения с элегазовой изоляцией состоит из корпуса, изоляционной втулки, железного сердечника, первичной и вторичной обмоток и монтажных принадлежностей. Первичная обмотка обычно представляет собой многослойную обмотку в форме пагоды и наматывается ступенчато. Вторичная обмотка представляет собой многослойную обмотку, намотанную близко к железному сердечнику, который обычно представляет собой однофазный двухколонный ламинированный железный сердечник. Трансформаторы напряжения с элегазовой изоляцией могут быть совместимы с КРУЭ или использоваться как независимые трансформаторы напряжения с элегазовой изоляцией.

Каковы способы подключения трансформаторов напряжения?

1) Однофазная проводка обычно используется в системах с высоким током заземления для определения отсутствия напряжения или синхронизации в линии. Любую фазу можно подключить, но другим критерием является использование соответствующей фазы напряжения шины.

2) Трансформатор напряжения, подключенный между двумя фазами напряжения, в основном используется в системах заземления малого тока, чтобы определить, находится ли линия под напряжением или синхронна, поскольку системы малого тока заземления допускают однофазное заземление. Если используется только один однофазный трансформатор напряжения, если трансформатор напряжения находится точно в заземляющей фазе и измеренное напряжение заземления этой фазы равно нулю, невозможно проверить, находится ли линия под напряжением. Неправильное решение может привести к несинхронному закрытию.

При подключении трансформаторов тока следует учитывать следующее:

1) Вторичная обмотка трансформатора напряжения 35 кВ не должна быть разомкнута во время использования. При разборке приборов или реле во время использования вторичную сторону следует заранее закоротить. При монтаже проводка должна быть надежной и не допускается установка предохранителей на вторичной стороне;

2) Вторичная сторона должна быть заземлена с одного конца. Предотвращайте повреждение изоляции на первичной и вторичной сторонах и предотвращайте попадание высокого напряжения на вторичную сторону, ставящее под угрозу безопасность персонала и оборудования;

3) При подключении обратите внимание на полярность. Клеммы полярности на первичной и вторичной сторонах трансформатора тока обозначены буквами.

4) Первичная сторона включена в цепь последовательно, а реле вторичной стороны или измерительный прибор включены последовательно.
