Трансформатор тока 10 кВ

Почему надежный трансформатор тока 10 кВ от Youbian является «глазом» распределительной системы? Потому что в распределительной системе 10 кВ трансформаторы тока являются основным оборудованием, обеспечивающим безопасность и точность измерений в электросети. Они подобны «глазам» энергосистемы, пропорционально преобразующие высокое напряжение и большой ток в низкое напряжение и малый ток, обеспечивая стабильные сигналы для измерения, защиты и мониторинга.

Вас беспокоит сложный выбор, нестабильное качество и задержки поставок? Вам нужен трансформатор тока, совместимый с распределительным устройством 10 кВ и кольцевым силовым блоком и отвечающий требованиям как по измерению, так и по защите? Присмотритесь к трансформатору тока 10 кВ Youbian, он определенно оправдает ваши ожидания.

Введение в ядро ​​продукта

2.1 Определение продукта и основная роль

Трансформатор тока (ТТ) 10 кВ — это оборудование для преобразования тока высокого напряжения, подходящее для уровня напряжения 10 кВ, относящееся к типу электромагнитного трансформатора. Его основная функция заключается в преобразовании больших токов на стороне высокого напряжения (например, 100 А, 200 А, 600 А и т. д.) в стандартные вторичные токи 5 А или 1 А с фиксированным коэффициентом трансформации, обеспечивая электрическую изоляцию между системами высокого напряжения и цепями измерения и защиты низкого напряжения, а также обеспечивая точные токовые сигналы для измерения энергии, релейной защиты и мониторинга мощности.

2.2 Структура продукта и технические характеристики

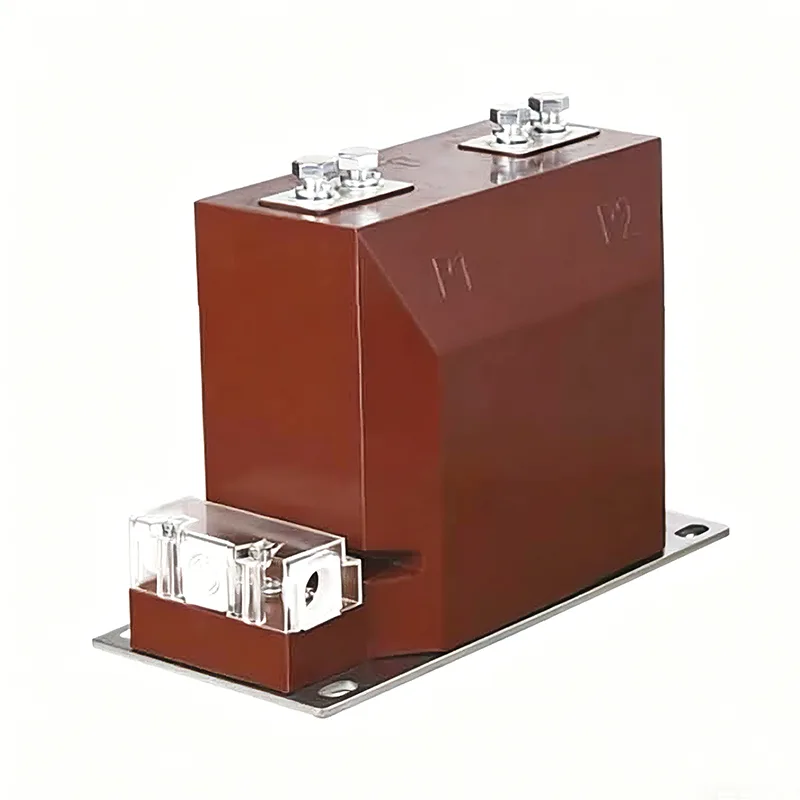

В этом трансформаторе тока на 10 кВ используется полностью закрытая литая изоляционная конструкция из эпоксидной смолы с корпусом из коричневой эпоксидной смолы в качестве основного корпуса. Выводы P1/P2 первичной обмотки выведены медными шинками, а вывод вторичной обмотки осуществляется через прозрачную распределительную коробку. Нижняя часть оснащена монтажной пластиной из нержавеющей стали, совместимой с установочными размерами стандартного распределительного устройства.

Полностью залитая конструкция не содержит масла, не имеет воздушных зазоров, влагонепроницаема, противообрастает и взрывобезопасна и может стабильно работать в суровых условиях от -40 ℃ до +40 ℃ без необходимости ежедневного обслуживания;

Youbian поддерживает несколько уровней точности, таких как 0,2S и 0,5 для измерения, 5P10 и 10P10 для защиты, что соответствует потребностям измерения и защиты в различных сценариях;

Можно настроить различные соотношения, такие как 5/5 ~ 3000/5 А, подходящие для различных текущих характеристик распределительных систем 10 кВ;

Железный сердечник изготовлен из высококачественных листов кремнистой стали, а расположение обмотки разумно, что эффективно снижает влияние остаточного магнетизма и обеспечивает точность измерений при воздействии сильного тока;

Интегрированная структурная конструкция, компактный размер, установка непосредственно в распределительном устройстве 10 кВ, кольцевом главном блоке и подстанции коробчатого типа, что позволяет экономить пространство в шкафу.

Основные преимущества продукта

От выбора материалов железного сердечника, обмотки до литья из эпоксидной смолы, каждый процесс изготовления защитных трансформаторов тока 10 кВ строго соответствует национальному стандарту GB 1208-2006 «Трансформаторы тока». Перед отправкой с завода проводятся 100% погрешности коэффициента трансформации, угловой погрешности, выдерживаемого напряжения изоляции, повышения температуры и другие комплексные испытания, чтобы предотвратить выход некачественной продукции с завода;

Для особых условий работы, таких как большая высота, высокая влажность и сильный ток, специальные уровни изоляции, коэффициенты трансформации и установочные размеры могут быть настроены в соответствии с индивидуальными потребностями клиентов;

Трансформатор тока 10 кВ изготовлен из высококачественной эпоксидной смолы и импортных листов кремнистой стали, устойчивых к старению и коронному разряду, со сроком службы более 30 лет и может быть выгоден при однократной установке на всю жизнь;

Вторичная обмотка спроектирована с защитой от разрыва цепи, чтобы предотвратить угрозу высокого напряжения для оборудования и безопасности персонала в соответствии с правилами безопасности энергосистемы.

Приложение

Учет энергии подстанций 10 кВ, распределительных помещений и подстанций коробчатого типа обеспечивает точные данные для расчета счетов за электроэнергию;

Защита от сверхтоков, защита от быстрого отключения и дифференциальная защита распределительного устройства 10 кВ и кольцевого главного блока обеспечивают быстрое отключение при повреждениях в электросети;

Мониторинг состояния работы электросети в режиме реального времени посредством системы автоматизации распределительных сетей и мониторинга тока интеллектуальной сети;

Система распределения электроэнергии 10 кВ на заводах, шахтах и ​​центрах обработки данных обеспечивает безопасность электроэнергии промышленного производства;

Подключенная к сети система фотоэлектрических электростанций и ветроэнергетических проектов напряжением 10 кВ подходит для особых условий работы при производстве новой энергии.

Сила компании и примеры сотрудничества: сила формирует качество, сервис завоевывает доверие

Zhejiang Dahu Electric Co., Ltd. является профессиональным предприятием по исследованию, разработке, производству и продаже трансформаторов в Китае. Он расположен в промышленной зоне Сянъян города Юэцин провинции Чжэцзян, известной как столица электроприборов Китая, с удобной транспортировкой и полным набором промышленных вспомогательных объектов. Компания специализируется на производстве трансформаторов тока и трансформаторов напряжения с такими уровнями напряжения, как 10 кВ и 35 кВ. Компания располагает передовыми производственными линиями для литья эпоксидной смолы и комплексной испытательной лабораторией в Китае. Компания создала систему управления качеством ISO9001 и систему экологического менеджмента ISO14001. Ее продукция прошла тестирование и сертификацию национальных авторитетных учреждений и экспортируется во многие страны и регионы, такие как Юго-Восточная Азия, Ближний Восток и Африка.

Компания всегда придерживается бизнес-философии «лидерство в технологиях, ориентированность на людей», воспринимает качество продукции как жизнь предприятия, постоянно инвестирует в исследования и разработки, постоянно оптимизирует производительность продукции и предоставляет клиентам экономичные решения для энергетического оборудования.
