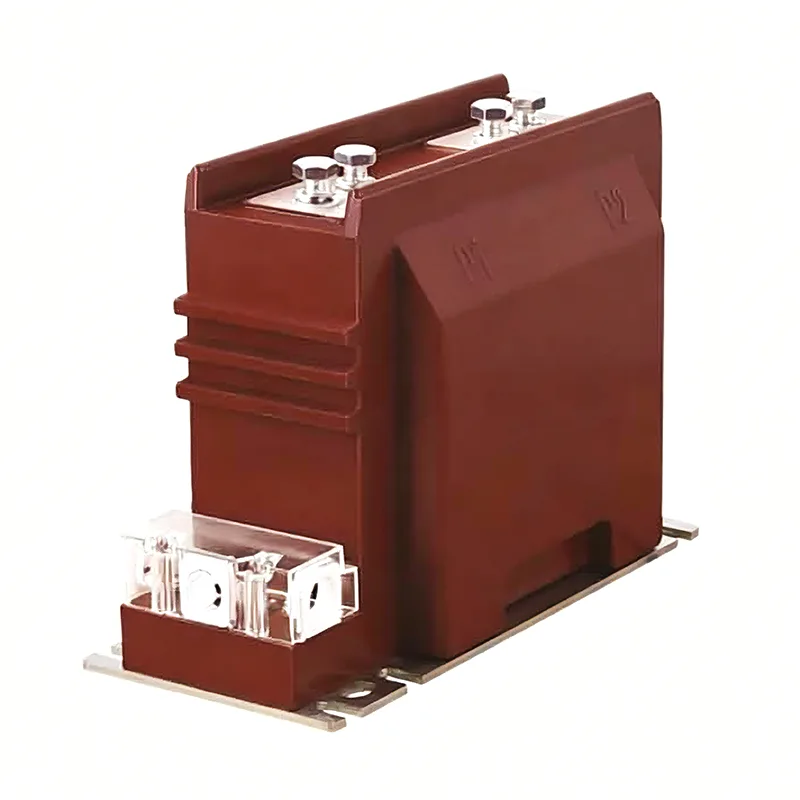

Трансформатор тока 11 кВ

Высококачественный трансформатор тока 11 кВ от Youbian играет важную роль в преобразовании тока и электрической изоляции. Ток в линиях производства, преобразования, передачи, распределения и потребления электроэнергии сильно варьируется и варьируется от нескольких ампер до десятков тысяч ампер. Для удобства измерения, защиты и управления необходимо преобразовать ток в относительно равномерный. Кроме того, напряжение на линии, как правило, высокое, и прямое измерение очень опасно. Dahu Electric сердечно приглашает вас на наш завод приобрести новейшие, пользующиеся спросом, доступные и качественные трансформаторы тока 11 кВ. Мы с нетерпением ждем возможности работать с вами.

Модель трансформатора тока 11 кВ

Первая буква: Л – трансформатор тока

Вторая буква: А – сквозной стиль; тип стойки Z; тип шины М; D - Однооборотный проходной тип; V – инвертированная структура; J – Нулевая последовательность

Для целей обнаружения заземления; W - Защита от загрязнения; R - Тип голой обмотки

Третья буква: Z – тип заливки эпоксидной смолой; С – Керамическая изоляция; Q – Газоизолированная среда; W – Специальный для защиты микрокомпьютера

Четвертая буква: Б – со степенью защиты; С – Дифференциальная защита; уровень Д-Д; Q – Расширенный тип; J – Улучшенный ZG

Пятая цифра: серийный номер продукта уровня напряжения.

Основа отбора

номинальное напряжение

Номинальное напряжение трансформатора тока должно быть больше номинального напряжения линии точки установки.

коэффициент трансформации

Каждый должен рассчитать ток IC в зависимости от нагрузки и выбрать коэффициент трансформации трансформатора тока. Существуют различные спецификации номинального коэффициента трансформации первичной стороны трансформаторов тока (например, 20, 30, 40, 50, 75, 100, 150, 2 × переменный ток), а номинальный ток вторичной стороны обычно составляет 1 А или 5 А. Среди них 2 × a/C указывает на то, что для одного и того же изделия существует два коэффициента тока, чего можно достичь путем изменения способа подключения соединительных частей изделия. При последовательном соединении коэффициент тока равен переменному току, а при параллельном соединении коэффициент тока равен 2 × a/C. В общем случае подбор коэффициента преобразования тока для измерительных трансформаторов тока должен обеспечивать, чтобы их номинальный ток I1н был не меньше тока нагрузки в линии (т. е. расчетного ИК). Если расчетный ток нагрузки в линии составляет 350А, коэффициент преобразования трансформатора тока следует выбрать 400/5. Чтобы обеспечить требования к точности трансформатора тока 11 кВ, используемого для защиты, коэффициент трансформации можно выбрать больше.

Принцип выбора уровня точности: Уровень точности трансформатора тока, используемого для учета и учета, должен быть не ниже 0,5 уровня; Амперметр, используемый для контроля величины тока нагрузки в каждой входящей и отходящей цепи, должен использовать трансформаторы тока уровня 1,0-3,0. Чтобы гарантировать, что погрешность точности не превышает заданное значение, обычно проверяется вторичная нагрузка (вольт-ампер) трансформатора тока, а вторичная нагрузка S2 трансформатора не превышает номинальную нагрузку S2n, чтобы можно было гарантировать выбранную точность. Формула проверки точности: S2 ≤ S2n.
